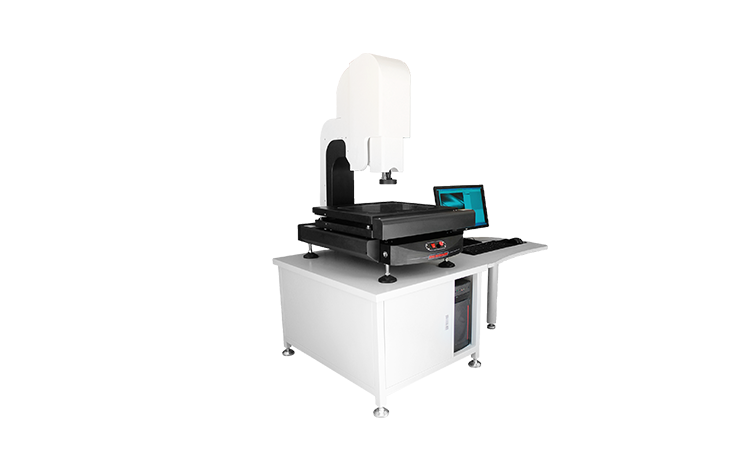

全自動2.5次元影像測量儀 YT-QEC01

產品價格：優惠價格請聯系客服

產品型號：YT-QEC01

更新時間：2025-09-12

產品簡介：產品簡介：1.本機專為**全自動量測市場量身定制，其具有的CNC編程、精準定位、重復測量、SPC報表統計、自動測量結果輸出等功能，能快速**地解決不同產品的批量測量需要，適用于以二維及簡易三維測量為目的的一切應用領域，廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽...

聯系電話：133 7109 8225

技術咨詢在線咨詢

產品簡介：

1.本機專為**全自動量測市場量身定制，其具有的CNC編程、精準定位、重復測量、SPC報表統計、自動測量結果輸出等功能，能快速**地解決不同產品的批量測量需要，適用于以二維及簡易三維測量為目的的一切應用領域，廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業;

2.本機X、Y、Z三軸均為伺服驅動，由鼠標、鍵盤或選配搖桿縱，通過本司專用的全自動影像測量軟件，具有自動邊緣提取、自動理匹、自動對焦、測量合成、影像合成等人工智能技術，同時，基于機器視覺與微米**控制下的自動對焦功能，可以滿足清晰攝影下輔助測高需要（亦可加入精密測頭完成接觸式坐標測高）。可在使用夾具或工件隨意放置的情況下，進行批量測量、SPC結果分類、自動輸出測量結果等作。

產品特點：

1.采用美國TEO高清晰彩色CCD攝像頭（或HKVISION網口相機）及手動卡位變焦物鏡作為測量瞄準系統;

2.由移動工作臺、三軸電子光柵尺和運動專用控制盒組成數據傳動控制系統;

3.采用雙重閉循環運動控制，保證電機在高速運動時**的定位性能;

4.采用本公司開發的嵌入式模塊控制機電，提高了電機響應速度，同時簡化儀器與PC的接口，;

5.采用全花崗石平臺結構，外觀簡潔大方，永不變形，永不生铚;

6.表面光由四環八區環形LED光源組成，每一組均為恒流電源驅動，并按需要分區程序顯示;

7.Z軸影像對焦直接通過電腦軟件作，無需手動調焦，大幅度提高工作效率;

8.具有多種數據處理、顯示、輸入、輸出功能，使測量與辦公完全結合在一起;

9.與電腦連接后，采用DTVCNC全自動影像測量儀專用軟件測繪圖形進行處理及輸出;

產品參數：

1.運動行程（X、Y、Z軸mm）：200×200×150

2.工作距離：90mm

3.工作臺呎寸（W×Dmm）：366×366

4.玻璃臺呎寸（W×Dmm）：260×260

5.外形尺寸（W×L×Dmm）：880×690×1065

6.儀器基座及立柱材質：高精度、高穩定性花崗石

7.CCD攝影機：美國TEO高清晰彩色CCD攝像頭（或HKVISION網口相機）

8.變焦物鏡： 0.7X~4.5X手動卡位鏡頭（通過Z軸伺服驅動實現自動對焦功能）

9.視頻總倍率： 1X鏡筒（25X~200X）

10.物方視場： 7.0~1.0mm

11.數顯分辨率：1μm

12.X、Y坐標測量示值誤差≤（3+L/200）μm ， L為被測長度（單位：mm）

13.作方式：XYZ三軸全自動伺服電機控制 +集成一體化運動控制設計 （只需對接220V電源接口、USB接口、AV視頻接口即可使用）

14.測量軟件：INS全自動影像儀專用測量軟件

15.工作環境：溫度20±5 °C，濕度35%-75%（盡量滿足環境條件），如果溫濕度條件不能達到以上標準，至少要將儀器放置在少灰塵，少油氣，遠離振動源的室內。

軟件功能：

1.CNC編程自動測量：以軟件控制測量儀的工作臺面及Z軸移動方向，使測量更方便，可選配縱桿手柄控制，讓作更人性化。可根據客戶產品所測尺寸，進行測量編程，保存測量路徑后，即能進行批量自動測量，大大提高測量效率;

2.設置自動測量重復作次數：測量同一產品所要檢測的尺寸，設置自動測量的重復次數，則不需要每次重復繪圖、標注，節省了時間;

3.光學對焦：由電腦自動判定每次的對焦面，以保證變換焦距時測量的重現性及精準度;

4. 光學對焦測高：通過光學對焦功能，用軟件自動計算Z軸高度；

5.“全圖” 導航定位窗口：可以實時瀏覽所有繪制的像素，并可讓鼠標點哪走哪，更讓測量之?dāng)?shù)據統統在掌控之中;

6. “瀏覽”窗口：可觀察工件的全圖形并具有類似AutoCAD的縮放功能;

7.在“瀏覽”視圖中進行標注：可以直接在“瀏覽”視圖中進行尺寸的標注;

8.亞像素找邊：讓軟件實時刷新，實時跟蹤鼠標，自動捕捉鼠標離*清晰邊緣的*近點，更大程度的節約測繪時間;

9.圖形自動捕捉：可對線、圓、弧進行自動掃描邊緣并自動取得圖形; 自定義圓：可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標、直徑、半徑）。再以標準的圓和影像中的工件作對比，從而找到工件與標準圖形之間的誤差;

10.自定義線段：客戶自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重迭對比，從而找到工件與標準圖形之間的誤差;

11.標注：可測量平面上的任何幾何尺寸（直徑、半徑、角度、兩線距離、點到線的距離、兩圓間距等等）;

12.坐標標注：以設定之坐標原點（0,0）為基準，標注像素上任意一點的坐標位置;

13.自設客戶座標：可以根據客戶本身的需要在影像中的實際工件上自行設定座標原點(0,0),再以(0,0)點為基準在畫面任一點上標示該點X,Y座標位置

14.繪圖：可將即時影像中的實際工件外形進行描繪,形成完整的工程圖,繪圖方式和AutoCAD相似

15.操數：可將產品外形簡易描出,描出的圖形可轉入AutoCAD經修改形成工程圖;

16.設置像素顏色：可更改所繪制及標注的所有像素顏色,更容易區分便認;

17.自動捕捉像素上的各結點：可以自動捕捉線的起點,中點,終點及兩線的交點,圓心及圓周上的三個結點,用于輔助標注繪圖等應用功能;

18.形位公差：真圓度,真直度,同心度,可計算出產品上圓形真圓度,直線邊真直度及兩圓心的同心度;

19.設置公差：可設置產品的實際尺寸超出范圍,超出則以紅色背景警示;

20.發送至AutoCAD:可將即時影像中按實際工件外形所描繪的像素直接輸出到AutoCAD;

21.保存高像素照片：可保存更清晰的測繪圖元及產品照片,可以更大倍數的在看圖軟體中觀察所保存的圖片;
